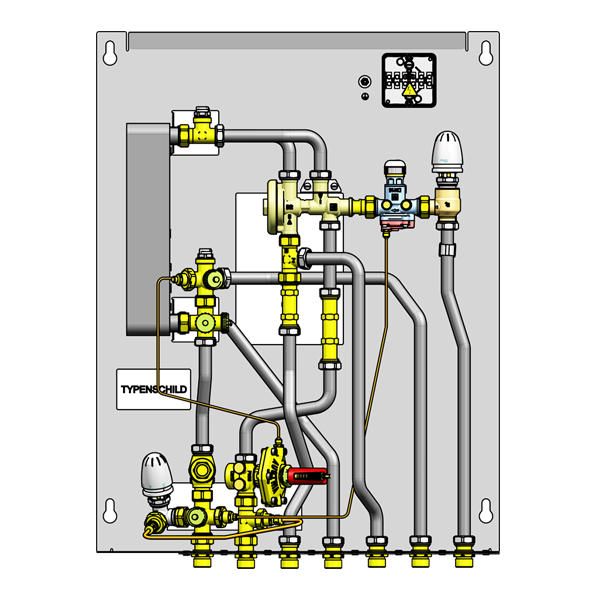

HIU compactRAD, su karšto vandens pirmumo grandine, kompaktiškas gyvenamasis blokas,
hidraulinis sąsajos blokas karšto vandens gamybai nenutrūkstamo srauto principu ir
šilumos perdavimui į radiatorinius šildytuvus. Montuojamas kaip potinkinis variantas su
įleidžiamas dėže arba kaip paviršius su dangteliu. Vamzdžių jungtis su
gyvenamojo bloko hidraulinės sąsajos bloku sukurta naudojant patentuotą montavimo sistemą su išankstinio montavimo laikikliu. Galimybė prijungti išankstinio montavimo laikiklį nuo grindų.
Sudėtyje yra:
•Variu lituotas asimetrinis nerūdijančio plieno plokštelinis šilumokaitis
•HERZ slėgio ir temperatūros reguliatorius, skirtas centriniam karšto vandens reguliavimui
temperatūra su karšto vandens pirmumo kontūru
•Valdymo vožtuvas su grįžtamos temperatūros ribotuvu žemai šildymo grįžtamajai temperatūrai
•Pastovus pasiruošimas karšto vandens ruošimui net vasarą, darbo režimas
dėl temperatūros -reguliuojamas apėjimo perjungimas, pastoviai nustatytas 45°C
•Šalto vandens skaitiklio adapteris 80 mm – G 3/4" pagamintas iš dezinfekcijai atsparaus žalvario,
taip pat tinkamas nuolatiniam darbui
•Šiluma skaitiklio adapteris 110 mm – G 3/4" pagamintas iš dezinfekcijai atsparaus žalvario, taip pat
tinkamas nuolatiniam darbui
•Kodas su smulkiu tinkleliu pirminėje tiekimo linijoje
•Siauras su smulkiu tinkleliu antrinėje grąžinimo linija
•Slėgio skirtumo reguliatorius su integruotu valdymo vožtuvu, uždarymo
vožtuvu ir zonos vožtuvu antrinėje grandinėje
•Slėgio skirtumo reguliatorius (25 - 60 kPa) pirminėje grandinėje
• Tuščio svorio modelis: 15 kg
• Jungtis: išorinis sriegis 3/4" plokščias sandarinimas
• Nominalus slėgis: 16 barų
• Maks. tiekimo temp. HIU compactRAD: 70 °C
• Maks. tiekimo temp. HIU compactRAD su TSR: 85 °C
• Min. srauto slėgis magistralinis šaltas vanduo: 2,8 bar
• Cirkuliacinio siurblio patalpos šildymas: -
• Cirkuliacinis siurblys karštas vanduo: Wilo Star-Z NOVA ar panašus
11 l/min
• HIU compactRAD be TSR*: 1402147
• HIU compactRAD su TSR*: 1402144
• HIU compactRAD su TSR*, vamzdžiai izoliuoti: 1402150
• Buitinio karšto vandens cirkuliacijos komplektas: 1402473
• Trumpa įleidimo spintelė, 90 mm gylis: 1402447
• trumpa, 150 mm gylio įleidžiama spintelė
(kartu su cirkuliaciniu komplektu): 1402163
• Priekinis rėmas su trumpomis durelėmis: 1402448
• Ilga įleidžiama spintelė, nerūdijančio plieno skirstytuvo jungtis,
150 mm gylis: 14021 61
• Priekinis rėmas su durelėmis ilgis: 1402162
• Dangtis HIU compactRAD: 1402409
• Išankstinio surinkimo juosta HIU compactRAD: 1402449
• Adapteris šilumos skaitiklio jutikliui M 10 x 1 mm: 1402246
