T70XX

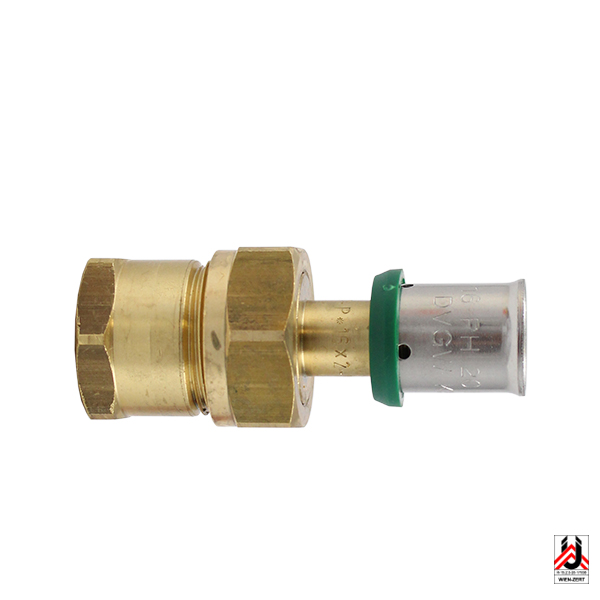

HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine

Presuojamos jungiamosios detalės, kurių gaminio numeris T xxxx xx, yra pagamintos iš dezinfekcijai atsparaus žalvario, dvigubo sandarinimo žiedo iš EPDM pagal KTW/UBA, nerūdijančio plieno įvorės, plastikinio žiedo žalios spalvos movai centruoti. Žalvario kokybė atitinka atitinkamus geriamojo vandens įrenginių standartus, tokius kaip EN1213, ONORM B 5014-3 ir ONORM B 5024-3, taip pat DIN 50930, 6 dalį ir TRV. Darbinė temperatūra iki 90 °C, maks. darbinis slėgis 10 barų. Matmenys 16–40 neužsandarinti, kai nesuspausti.

Produktų sąrašas

Kodas	Atsisiuntimai	Matmenys vnt/1 pak.
T 7016 71	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	16 x 2 – 1/2 FT 100
T 7020 71	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	20 x 2 – 1/2 FT 80
T 7016 72	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	16 x 2 – 3/4 FT 80
T 7020 72	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	20 x 2 – 3/4 FT 70
T 7026 72	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	26 x 3 – 3/4 IG 50
T 7026 73	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	26 x 3 – 1 FT 50
T 7032 73	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	32 x 3 – 1 FT 40
T 7040 74	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	40 x 3,5 – 1 FT 20
T 7050 75	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	50 x 4 – 1½ FT 10
T 7063 76	HERZ-PIPEFIX – Presuojama jungtis su sriegine jungtimi su FT plokščia tarpine	63 x 4,5 – 2 FT 8

Downloads

Duomenų lapai - HERZ-PIPEFIX – Press fitting screw connection with FT flat-sealing
